间隙式高剪切混合乳化机
■ 概述
  高剪切混合乳化技术发展至今已形成一门有别于传统搅拌的新学科,并且还在不断拓展它的使用领域及技术更新,被使用者美誉为“搅拌器的工业革命”。

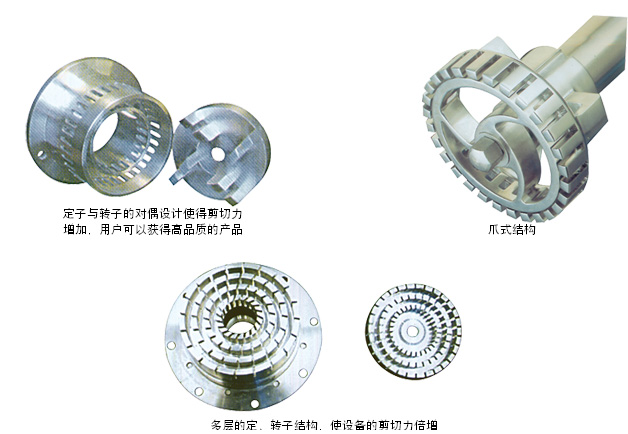

  高剪切混合乳化机的核心结构是定子和转子系统,其结构形式有适用于比重较轻易悬浮物料的爪式结构和适用于比重较重易沉淀物料的刀片结构。华兴混合高剪切混合乳化机在实践中不断地优化,使产品品质得到最大的提升和保障。

刀片式结构

■ 工作原理
  高剪切混合乳化就是高效、快速、均匀地将一个相或多个相分布到另一个连续相中,而在通常情况下各个相是互不相溶的。由于转子高速旋转所产生的高切线速度和高频机械效应带来的强劲支能,使物料在定、转子狭窄的间隙中受到强烈的机械及液力剪切、离心挤压、液层摩擦、撞击撕裂和湍流等综合作用,从而使不相溶的固相、液相、气相在相应成熟工艺和适量添加剂的共同作用下,瞬间均匀精细地分散乳化,经过高频的循环往复,最终得到稳定的高品质产品。

■ 应用领域
  该机应用于石油、化工、日用化工、纺织、食品等工业部门的分解、溶解、分散、剪切和乳化工艺,极好的多功能的特点和纯粹的混合原理大大提高了混合效率,具有广泛的通用性和灵活性。


■ 工作原理

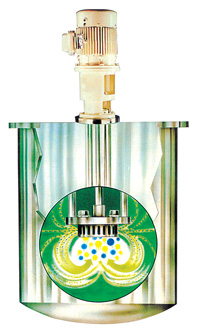

在电动机的驱动下,高速旋转的转子将物料从容器底部吸入转子区,承受强烈的混合作用,物料被迫通过精密配合的定子与转子间隙后,从定子孔中甩出。
承受剧烈的机械及液力的剪切作用,将颗粒撕裂和粉碎,与此同时新的物料被吸进转子中心,被推出的物料在容器壁面改变方向,从而完成了一个循环。


■ 性能特点
该机适用于液-液、液-固的混合。
该机有两种型式,一种适用于常压操作环境,小型号可带可伸降移动架,即HXJ-1□□型
一种适用于有压力、要求密封或者抽真空的场合,即CME-2□□型。
客户可以根据自己的要求来选择适合自己的机型。

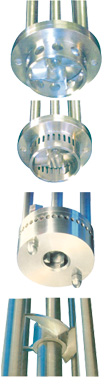

  *圆孔定子头:适用于一般的混合或大颗粒的粉碎,在这种头上的圆形开孔提供了所有定子中最好的循环,对较高粘度的流体实现最完善的循环作用。

  *长孔定子头:长孔为表面剪切提供了最大的面积,适用于中等固体颗粒的迅速粉碎及中等粘度液体的混合,良好的循环和高剪切能力表明这种头可以应用在乳化和均化场合。

  *组合定子头:带孔的定子组合细网筛提供了最大可能的剪切作用,严格的乳化要求或精细粉末的悬浮均可由组合定子头有效地加以完成,适用于低粘度液体的混合,其剪切速率最大,最适宜于乳液的制作及小颗粒在液体中的粉碎、溶解过程。

  *下推式螺旋桨:特制推力向下的螺旋桨可装配在转子传动轴上,以加剧流体循环或产生旋涡以拌和轻质粒子与物料的掺合,桨叶可根据液面的高低进行调节。

■ 技术参数
HLJ100系列
101
105
110
125
130
150
功率(KW)
1.1
4
7.5
18.5
22
37
转速(转/分)
2830
2890
2900
2930
1470
980

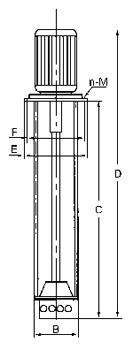

较低位法兰直径B(毫米)
120
190
200
230
280
405
轴套长度C(毫米)
617
852
1130
1276
1465
1650
总高度D(毫米)
880
1220
1550
1850
2100
2450
连接法兰直径E(毫米)
240
300
360
420
420
630
安装尺寸F(毫米)
220
275
330
385
385
590
安装螺栓n-M(毫米)
4-M10
4-M12
4-M16
4-M20
8-M20
8-M24
处理水能力(升)
15-110
55-190
95-945
155-1875
155-3000
945-5675

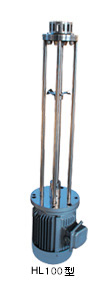

HLJ100型系列高剪切混合乳化机适用于常压工况。

HLJ200型系列高剪切混合乳化机适用于真空或
正压的工况,有机械密封、填料密封、骨架密封可供选择。
HLJ200系列
201
205
210
225
230
250
功率(KW)
1.1
4
7.5
18.5
22
37
转速(转/分)
2830
2890
2900
2930
1470
980

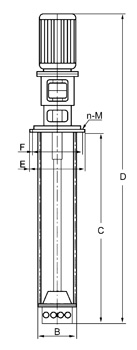

较低位法兰直径B(毫米)
120
155
172
230
280
405
轴套长度C(毫米)
90
700
1070
1392
1496
1750
总高度D(毫米)
1124
1420
1800
2410
2578
3030
连接法兰直径E(毫米)
280
280
350
420
420
460
安装尺寸F(毫米)
250
250
310
380
380
420
安装螺栓n-M(毫米)
6-M16
6-M16
8-M20
8-M20
8-M20
8-M24
处理水能力(升)
15-110
55-190
95-945
155-1875
155-3000
945-5675
